Un matamosquitos UV de 4 vatios — MaxellPower MP-IK4W, plástico negro, jaula de alambres, lámpara fluorescente compacta y electrónica de alto voltaje para electrocutar lo que se acerque a la luz. Dejó de funcionar. Culpable: un contacto quemado en la PCB semicircular que rodea la lámpara. La reparación es un puente de cable. Lo que hay dentro mejor no mirarlo demasiado.
01 — El aparato

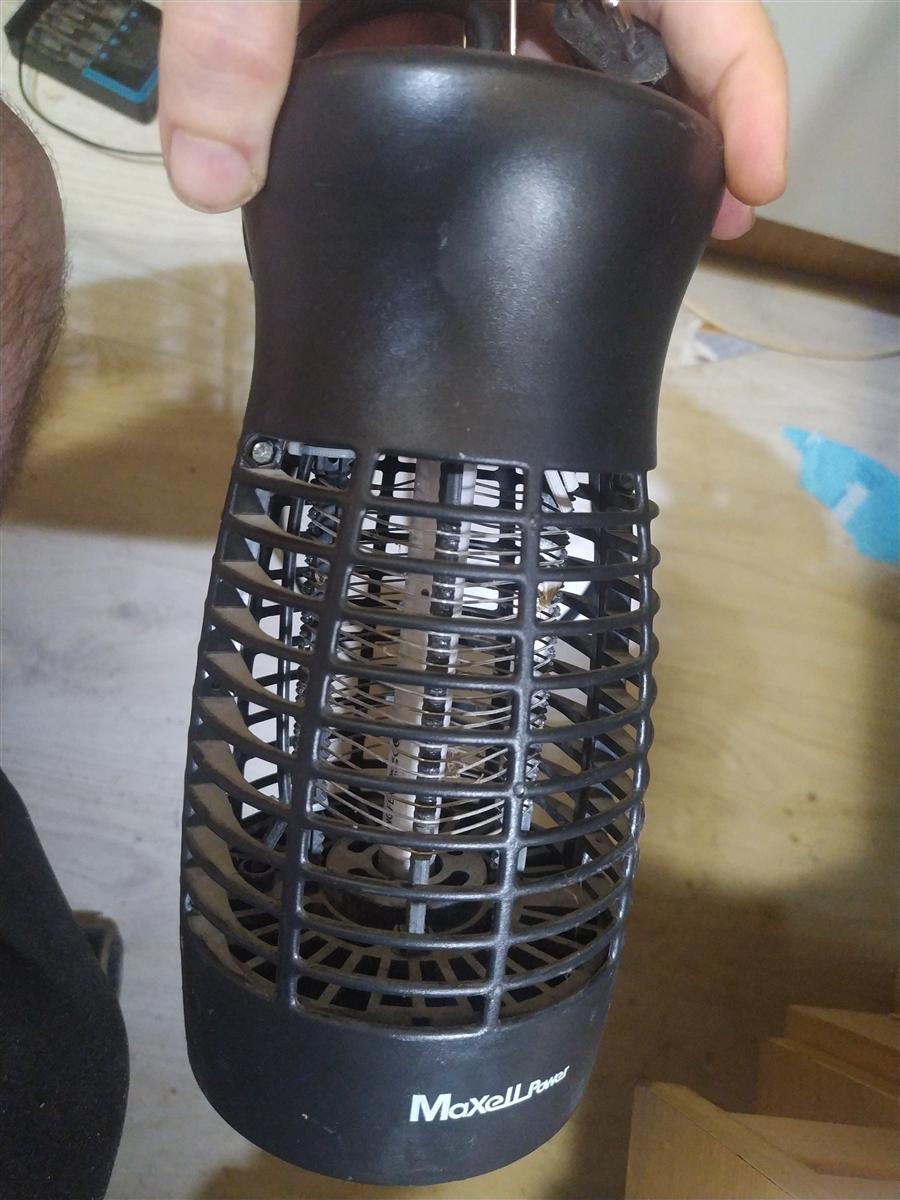

El MP-IK4W es un matamosquitos de los que venden en cualquier bazar. Jaula de alambre negro, cuerpo de plástico y una lámpara UV G5 de 4 W en el centro que atrae a los insectos. El bicho toca la jaula, la jaula está a varios cientos de voltios y el bicho deja de ser un problema.
La electrónica interior sube los 220 V de red a la tensión necesaria para que la jaula sea letal. Una PCB en forma de media luna rodea la lámpara con los componentes del elevador de tensión y los contactos de la jaula.
02 — La pegatina CE

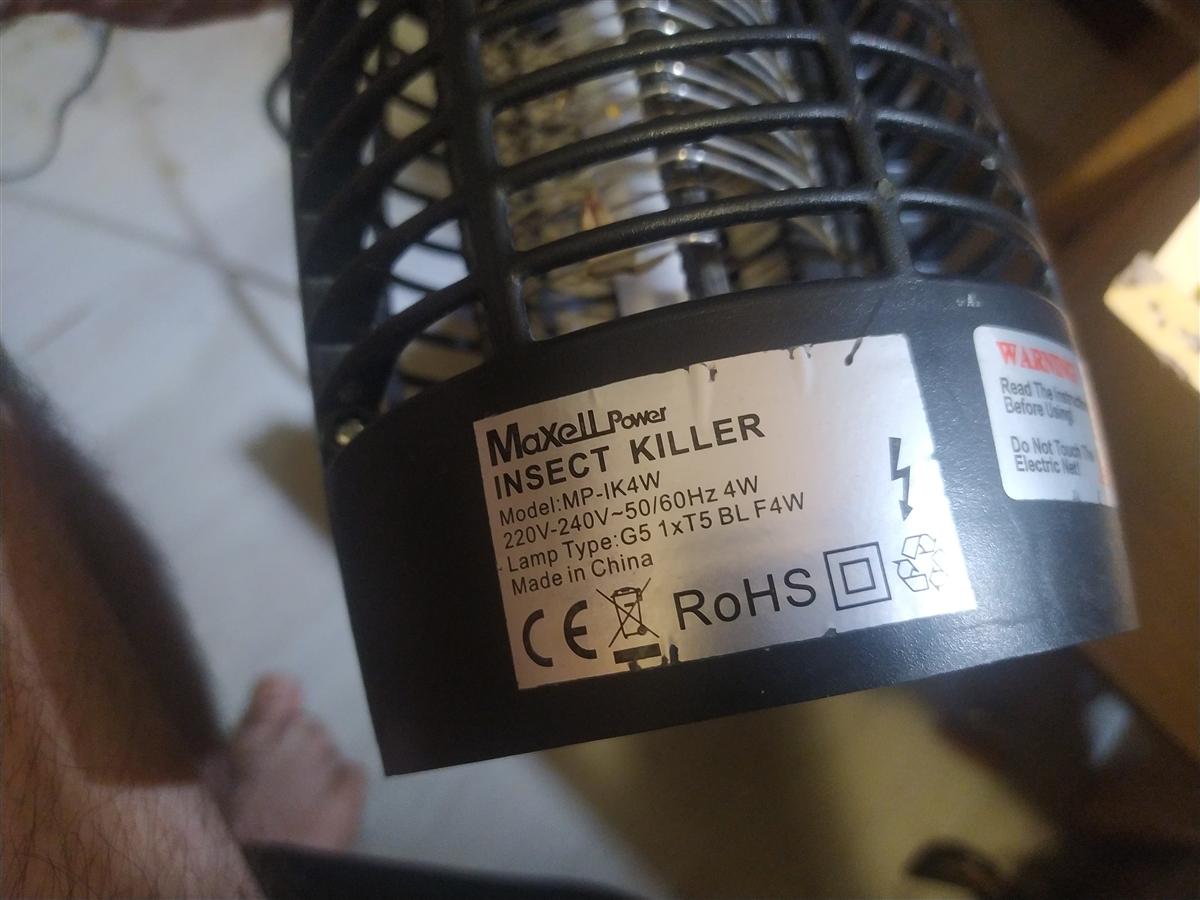

En la etiqueta aparece el marcado CE, que certifica que el producto cumple la normativa europea de seguridad. Existe una teoría — o más bien un hecho bien documentado — de que algunos fabricantes chinos usan un logo propio llamado China Export que tiene las mismas letras y una tipografía sorprendentemente parecida al CE europeo. La diferencia es sutil: en el CE europeo las dos letras están más separadas entre sí.
La carcasa es plástico fino que cede con los dedos, los tornillos van a rosca directa en plástico y no hay ningún fusible visible. Mejor no rascar mucho más.
03 — El contacto quemado

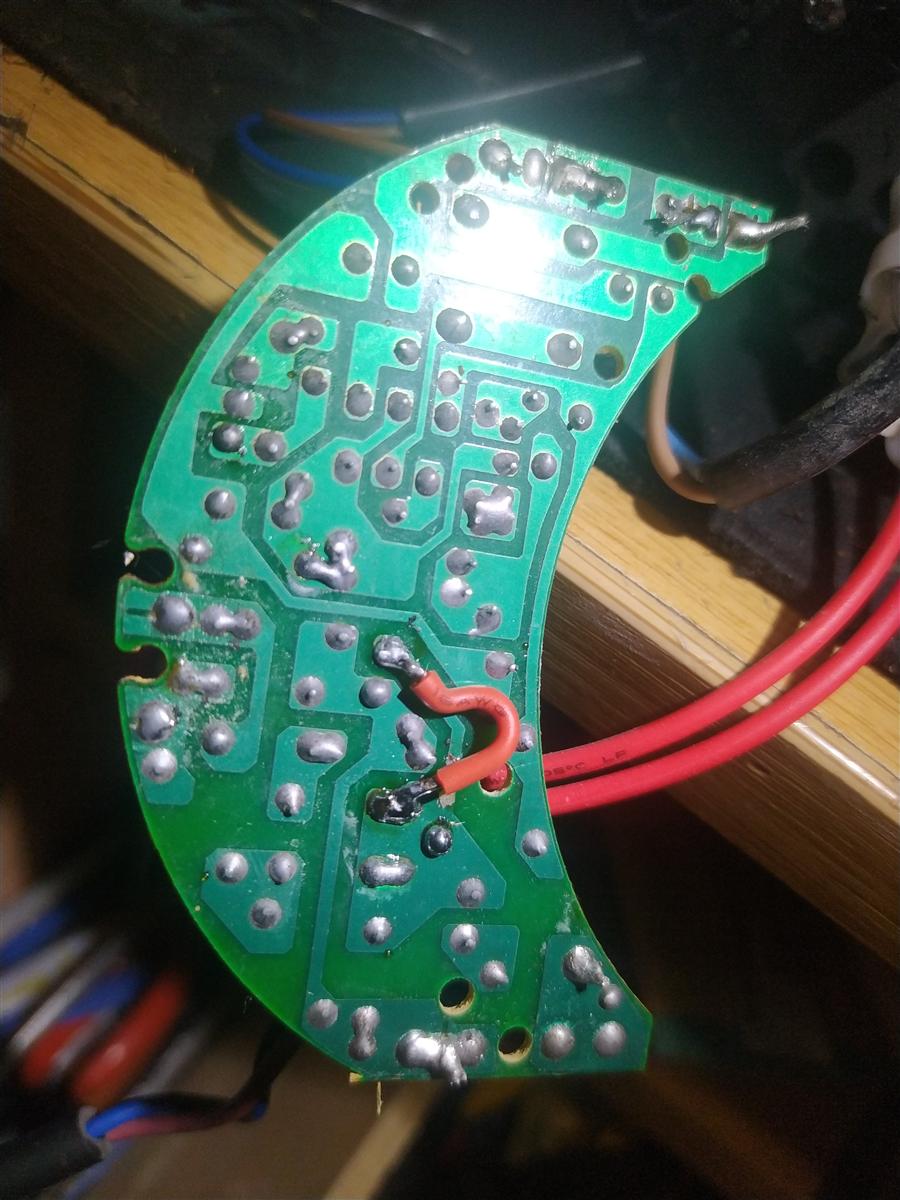

Al abrir el aparato se accede a la PCB semicircular. Uno de los contactos tenía la pista quemada — suficiente para interrumpir el circuito y que el aparato no encendiese. La reparación no puede ser más simple: un trozo de cable doblado en U, soldado entre los dos puntos del contacto quemado para puentearlo.
Después del puente el aparato volvió a funcionar. Electrocuta moscas con la misma eficiencia de siempre. Lo que hay dentro da para un rato de reflexión sobre qué significa exactamente ese CE de la etiqueta, pero eso ya es cosa de cada uno.
